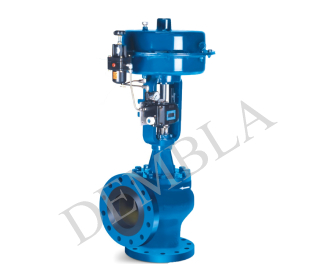

Угловой запорный клапан

Серия 5000

Размер и рейтинг

150#

36 дюймов | Ду 900

300#

34 дюйма | Ду 750

600#

24 дюйма | Ду 600

900#

16 дюймов | Ду 400

Описание

Угловой шаровой клапан серии 5000 хорошо подходит для высоковязких жидкостей, всех типов шламов, сока сахарного тростника, мазекута и порошковых применений. Клапаны доступны для включения-выключения и регулирования.

Широкая полость корпуса обеспечивает легкий поток и большую пропускную способность.

Доступны варианты отделки для различных сфер применения.

Доступны тримы для эффекта выравнивания давления, что обеспечивает экономичный выбор для приложений с высоким давлением, уменьшая размер привода и рабочее давление воздуха.

Клапаны доступны в различных сочетаниях материалов, включая соответствие NACE MR-01-75.

Вариант с закаленным материалом отделки обеспечивает отличную износостойкость и более длительный срок службы отделки.

Стандарты

Дизайн

ASME-B-16.34, SFS EN 12516-2

Ф/Ф

ИСА 75.08.08

Тестирование

FCI70-2

Концевое соединение

ФЛАНЕЦ-B16.5,B16.47, B2220, IS 6392,EN1092-1

ВИНТОВОЙ И РАЗЪЕМНЫЙ-B16.11

Технические характеристики

Температура

-196 ^o C до +600 ^o C

Характеристики потока

Стандартная отделка — линейная, равнопроцентная, вкл.-выкл.

Модифицированный равнопроцентный вариант доступен по запросу

Значения Cv

См. таблицы 2A, 2B, 2C и 2D.

Капоты

Стандарт

Расширенная равнина

Удлиненное оребрение

Сильфонный капот

Криогенный

Ручное управление

Версия с верхним креплением до размера 4"

Рекомендуется версия с боковым креплением для размеров выше 4"

Аксессуары

PNевматический позиционер клапана, электропневматический (E/P) позиционер клапана, регулятор воздушного фильтра, реле воздушной блокировки, усилитель объема воздуха, концевой выключатель, бесконтактный выключатель, электромагнитный клапан, датчик положения, клапан быстрого выпуска, объемный бак и т. д.

Материал

МАТЕРИАЛ	Марки стали
УГЛЕРОДИСТАЯ СТАЛЬ	A216 Gr. WCB, A217 Gr. WC6, A217 Gr. WC9
НИЗКОТЕМПЕРАТУРНАЯ УГЛЕРОДИСТАЯ СТАЛЬ	A352 Gr. LCB, A352 Gr. LCC
НЕРЖАВЕЮЩАЯ СТАЛЬ	А351 гр. CF8M, А351 Гр. CF8, А351 Гр. CF3M, А351 Гр. CF3
ДУПЛЕКС	A995 Gr. 4A
СУПЕРДУПЛЕКС	A995 Gr. 5A, A995 Gr. 6A
HAST С	A494 Gr. CW-12MW
СПЛАВ 20	A351 Gr.CN7M
БРОНЗА	B62 Гр. C83600
АЛЮМИНИЕВАЯ БРОНЗА	B148 Гр. А
НИКЕЛЬ АЛЮМИНИЕВАЯ БРОНЗА	B148 Gr. D
ТИТАН	Б381
МОНЕЛЬ	МОНЕЛЬ 400, МОНЕЛЬ К-500
