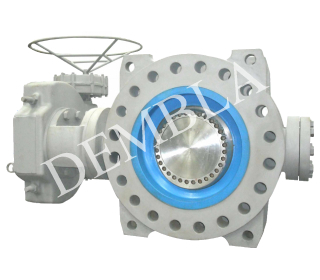

Клапан-бабочка с Тройной смещением
Серия - 7600
Поворотные затворы с одинарным или двойным эксцентриситетом не оправдывают ожиданий при использовании в суровых и жестких технологических условиях, таких как экстремальные температурные условия, изоляция пара, высокая рабочая частота, абразивные работы и т. д. Поворотные затворы с тройным эксцентриситетом обеспечивают надежную и эффективную работу в условиях эти суровые приложения.
Поворотные затворы серии 7600 с тройным эксцентриситетом и металлическим седлом с уникальной геометрией седла и конструкцией зацепления диска с валом обеспечивают длительный срок службы в экстремальных температурных условиях. С металлом по металлу исключается герметичная запорная характеристика.
Размер и рейтинг
#150
48 дюймов
Ду 1200
#300
36 дюймов
Ду 900
#600
30 дюймов
Ду 750
Феатурес
Металлическая посадка, скорость «A» в соответствии с ISO 5208
Метал то метал тугой шут-офф
Иннерентли Фире Сафе десижн
Ламинированные уплотнения
Подходит для работы с высокими температурами и абразивными материалами
Двунаправленный
Конструкция с двойным эксцентриковым диском обеспечивает чрезвычайно высокую кромку, подходящую для различных приложений с высокими требованиями.
Противовыбросовая конструкция штока
Стандарт
Дизайн
API 609, Б 16.34
Ж/Ж
АПИ609/ЭН 558
Тестирование
API-598/EN-12266
API-607
Энд Цоннецтион
ФЛАНЕЦ/МЕЖФЛАНЦЕВЫЙ/ ПРОУШИНА-B16.5,B16.47,EN1092-1
СТЫКОВАЯ СВАРКА-B16.25
Материал
МАТЕРИАЛ | КАСТИНГ | КОВКА |
УГЛЕРОДИСТАЯ СТАЛЬ | А216 гр. WCB, A217 гр. WC6, A217 гр. WC9 | А105 |
НИЗКОТЕМПЕРАТУРНАЯ УГЛЕРОДИСТАЯ СТАЛЬ | А352 гр. LCB, A352 гр. ООО | А350 гр. LF2 |
НЕРЖАВЕЮЩАЯ СТАЛЬ | А351 Гр. CF8M, A351 гр. CF8, A351 Гр. CF3M, A351 гр. CF3 | А182 гр. F316, A182 гр. F304, A182 гр. F316L, A182 гр. F304L |
ДУПЛЕКС | А995 гр. 4А | А182 гр. F51 |
СУПЕРДУПЛЕКС | А995 гр. 5А, А995 гр. 6А | А182 гр. F55 |
ХАСТ С | А494 гр. ХВ-12МВт | B574 УНС N10276 |
СПЛАВ 20 | А351 Гр. CN7M | B462 гр. N08020 |
БРОНЗА | B62 гр. C83600 | |
АЛЮМИНИЙ БРОНЗА | B148 гр. А | В150 гр. C62300 |
НИКЕЛЬ АЛЬ БРОНЗА | B148 гр. Д | В150 гр. C62300 |
ТИТАН | B381 | B381 |
МОНЕЛЬ | МОНЕЛЬ 400, МОНЕЛЬ К-500 | МОНЕЛЬ 400, МОНЕЛЬ К-500 |
НИКЕЛЬ | ИНКОНЕЛЬ 625, ИНКОНЕЛЬ 825, ИНКОНЕЛЬ 718, ИНКОНЕЛЬ С750 |
Основные Характеристики
| Размер | от DN 80 до DN 1200 от 3 до 48 дюймов |
| Рабочая температура | от -29 ºC до + 538 ºC С подходящей комбинацией материалов от -100°C до + 700° |
| Стили тела | Типы проушин и двухфланцевые |
| Приводы | Ручной редуктор, пневматический привод, электрический привод |
Применимые стандарты
| Дизайн | Базовый дизайн согласно API 609 Расчеты согласно ASME SEC. VIII, EN-12516-2 ASME СЕК. III, АНСИ Б16.34 |
| Лицом к лицу | API 609 / EN 558-1 серии 13 и 20 |
| Фланец корпуса | АНСИ Б16.5, АНСИ 150#, АНСИ 300# |
| бурение | ПН-10,16,25,40 |
| Маркировка | МСС-СП-25 / ЕН 99 |
| Качество | ИСО 9001 |
Отрасли применения
Добыча
Судостроение
Электростанции
Бумажная пульпа
Вода
Фармацевтика
Нефтехимия
Нефтяной газ
Еда и напитки
Системы трубопроводов
Сахарные заводы
FPSO
Химикаты и природный газ
Газовый процесс
Металл и сталь
Глобальное присутствие демблы
Дембла является одним из крупнейших производителей, экспортеров и поставщиков дисковых затворов с тройным эксцентриситетом серии 7600 в Италии, Ираке, Корее, Германии, Франции, Японии, США, России, Бразилии, Мексике, Чили, Канаде, Австралии, Индонезии, Филиппинах. , Вьетнам, Африка, Испания, Турция, Нидерланды, Великобритания и по всему миру.
Наше производство расположено в Бхиванди, Тане - Мумбаи, Махараштра, Индия.
