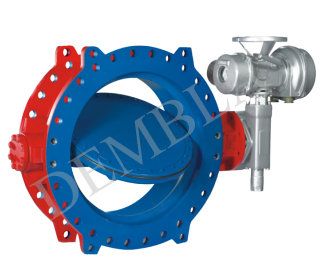

Поворотный затвор по стандарту AWWA

Серия 7500

Размер и рейтинг

PN 6

108 дюймов | Ду 2700

PN 10

72 дюйма | Ду 1800

PN 16

60 дюймов | Ду 1500

PN 25

48 дюймов | Ду 1200

#150

60 дюймов | Ду 1500

#300

36 дюймов | Ду 900

Описание

Dembla — ведущая компания по производству регулирующих клапанов в Индии, разрабатывающая Поворотный затвор по стандарту AWWA для удовлетворения требований применения в отраслях водоподготовки и очистки сточных вод, систем распределения воды, электростанций и промышленных предприятий. Наша продукция Dembla известна своим качеством и надежностью.

Дисковые затворы серии 7500 соответствуют последним требованиям стандарта AWWA C 504 / BS EN 593. Конструкции затворов поддерживаются компьютерным программным обеспечением и надлежащими факторами безопасности для рабочих компонентов, что обеспечивает бесперебойную работу в течение длительного срока службы.

Компоненты клапана-бабочки Dembla обрабатываются на сложных обрабатывающих центрах для достижения единообразия Безошибочная работа клапана. Каждый клапан проходит проверку и тестирование качества на соответствие требованиям AWWA C 504 / EN 12266-1

Функции

Корпус клапана и диск с эпоксидным покрытием Ebonite I или без него

Лучший эффект посадки благодаря конструкции с двойным эксцентриком

Это также продлевает срок службы уплотнения клапана за счет минимального износа контактов.

Низкий рабочий крутящий момент благодаря конструкции с двойным эксцентриком

Положительное уплотнение благодаря углу

Стандарты

Дизайн

Корпус клапана и диск с эпоксидным покрытием Ebonite I или без него

Ф/Ф

API 609 AWWA-C-504

Тест подтверждения правильности дизайна

AWWA-C-504

Тестирование

AWWA-C-504/API-598/EN-12266

Подкладка Искра

IS-4602 Часть-1

Концевое соединение

ФЛАНЕЦ-AAWA C207,B16.5,B16.47,EN1092-1

Технические характеристики

Размеры

Ду 100 — Ду 2700

4" - 108"

Класс давления

Номинальное давление PN10 / PN16 / PN25 / PN40

Рабочая температура

-20 ^o C до +70 ^o C

Конструкция диска

Двойной офсет

Строительство уплотнения

Уплотнение механически закреплено на диске

Направление потока

Двунаправленный

Приводы

Оператор ручного переключения передач

Электрический привод

Параметры

Напольная подставка

Резиновая футеровка корпуса и диска.

Эпоксидное наплавление на корпус и диск.

Соответствие нормам

Измерение лицом к лицу

EN 558-1 / BS 5752 Базовая серия 14
(который заменяет BS 5155)

Размер фланца

ASME B16.5, ASME B16.5 Класс B

DIN EN 1092-1 / EN 1092-2 (PN10-PN16-PN25-PN40)

АВВА С 207

Материал

ДУКТИЛЬ	ЖЕЛЕЗ А356 Гр. 65-45-12, ГГГ40/50, Д2 Ни
ЧУГУН	А 126 Класс B
УГЛЕРОДИСТАЯ СТАЛЬ	216 гр. WCB
СГ ЖЕЛЕЗО	ГГГ40, ГГГ50, ГГГ60, ГГГ70, ГГГ80
ПОКРЫТИЕ	ЭПОКСИДНОЕ ПОКРЫТИЕ, НАПЛАВЛЕННОЕ
ЛИНИНГ	ЭБОНИТОВАЯ ПОДКЛАДКА

Глобальное присутствие Dembla

Компания Dembla является одним из крупнейших производителей, экспортеров и поставщиков шаровых кранов, поворотных затворов, регулирующих клапанов, шаровых клапанов, обратных клапанов, задвижек, клапанов DBB, обратных клапанов с двумя пластинами в Италии, Германии, Франции, Японии, Бразилии, Чили, Канаде, Австралии, Индонезии, Филиппинах, Вьетнаме, Африке, Испании, Турции, Нидерландах, Великобритании и по всему миру.

Наше производство расположено в Бхиванди, Тхане - Мумбаи, Махараштра, Индия.
