Односедельный регулирующий клапан с шаровым затвором

Размер и рейтинг

150#

36 дюймов | Ду 900

300#

30 дюймов | Ду 750

600#

24 дюйма | Ду 600

900#

12 дюймов | Ду 300

1500#

12 дюймов | Ду 300

Описание

Двухходовые Запорные клапаны Dembla доступны в широком диапазоне материалов, размеров, форм отделки и других характеристик. Полный список характеристик доступен для немедленной навигации.

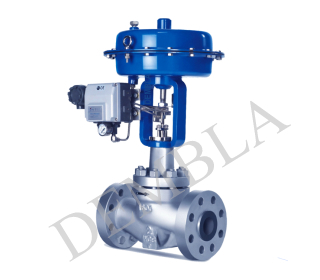

Клапаны серии 1100 — это двухходовые клапаны Globe с одним седлом, которые удовлетворяют большинству задач управления в обрабатывающей и энергетической промышленности. Корпус с верхним вхоДомашняя страница и крышкой на болтах облегчает доступ ко всем внутренним деталям для оперативного осмотра, обслуживания и замены деталей. Обтекаемые пути потока обеспечивают большую пропускную способность.

Функции

Точность управления — его сильная сторона

Отлично подходит для работы с чистыми жидкостями, газами и паром.

Доступны конструкции с шумопоглощающей отделкой.

Доступны антикавитационные и гидроизоляционные конструкции

Многопружинная диафрагма и компактная конструкция

Позиционеры

stroke="#184A93" stroke-width="2" />

Доступен клапан для криогенного применения

Стандарты

Дизайн

ASME-B-16.34, SFS EN 12516-2

Ф/Ф

ИСА 75.08.01, Б16.10

Тестирование

FCI70-2

Концевое соединение

ФЛАНЕЦ-B16.5,B16.47, B2220, IS 6392,EN1092-1

ВИНТОВОЙ И РАЗЪЕМНЫЙ-B16.11

СТЫКОВОЙ СВАРНОЙ ШОВ-B16.25

Технические характеристики

Температура

-196 o C до +600 o C

Характеристики потока

Стандартная отделка — линейная, равнопроцентная, вкл.-выкл.

Модифицированный равнопроцентный вариант доступен по запросу

Значения Cv

См. таблицы 2A, 2B, 2C и 2D.

Капоты

Стандарт
Расширенная равнина
Удлиненное оребрение
Сильфонный капот
Криогенный

Ручное управление

Версия с верхним креплением до размера 4"

Рекомендуется версия с боковым креплением для размеров выше 4"

Аксессуары

PNевматический позиционер клапана, электропневматический (E/P) позиционер клапана, регулятор воздушного фильтра, реле воздушной блокировки, усилитель объема воздуха, концевой выключатель, бесконтактный выключатель, электромагнитный клапан, датчик положения, клапан быстрого выпуска, объемный бак и т. д.

Материал

МАТЕРИАЛ

Марки стали

КОВКА

УГЛЕРОДИСТАЯ СТАЛЬ

A216 Gr. WCB, A217 Gr. WC6, A217 Gr. WC9

А105

НИЗКОТЕМПЕРАТУРНАЯ УГЛЕРОДИСТАЯ СТАЛЬ

A352 Gr. LCB, A352 Gr. LCC

A350 Gr. LF2

НЕРЖАВЕЮЩАЯ СТАЛЬ

А351 гр. CF8M, А351 Гр. CF8, А351 Гр. CF3M, А351 Гр. CF3

А182 Гр. Ф316, А182 Гр. Ф304, А182 Гр. Ф316Л, А182 Гр. F304L

ДУПЛЕКС

A995 Gr. 4A

A182 Gr. F51

СУПЕРДУПЛЕКС

A995 Gr. 5A, A995 Gr. 6A

A182 Gr. F55

HAST С

A494 Gr. CW-12MW

B574 UNS N10276

СПЛАВ 20

A351 Gr.CN7M

B462 Гр. N08020

БРОНЗА

B62 Гр. C83600

АЛЮМИНИЕВАЯ БРОНЗА

B148 Гр. А

B150 Гр. C62300

НИКЕЛЬ АЛЮМИНИЕВАЯ БРОНЗА

B148 Gr. D

B150 Гр. C62300

ТИТАН

Б381

Б381

МОНЕЛЬ

МОНЕЛЬ 400, МОНЕЛЬ К-500

МОНЕЛЬ 400, МОНЕЛЬ К-500

НИКЕЛЬ

ИНКОНЕЛЬ 625, ИНКОНЕЛЬ 825, ИНКОНЕЛЬ 718, ИНКОНЕЛЬ X750

Отрасли применения

Домашняя страница

/

Наша продукция

/

Запорные клапаны

/

Криогенный Запорные клапаны

Криогенный Запорные клапаны

Серия 1100 C

Форма для запроса
Криогенный шаровой регулирующий клапан

Размер и рейтинг

150#

36 дюймов | Ду 900

300#

36 дюймов | Ду 900

600#

24 дюйма | Ду 600

900#

16 дюймов | Ду 400

1500#

12 дюймов | Ду 300

2500#

8 дюймов | Ду 200

Описание

Dembla Криогенные Запорные клапаны клапаны спроектированы и изготовлены с учетом самых высоких отраслевых стандартов. Эти криогенные клапаны предназначены для управления жидкостями и газами, где криогенная температура может достигать -196 o C. При необходимости эти клапаны могут надежно обеспечивать герметичное закрытие для специальных применений. Оптимизированная геометрия корпусов этих клапанов обеспечивает плавные изгибы и почти постоянный проход потока, что снижает турбулентность протекающей жидкости и увеличивает пропускную способность клапана. Эти клапаны доступны в различных конфигурациях, соответствующих различным спецификациям, и могут обеспечивать превосходную производительность.

Функции

криогенный-шаровой-регулирующий-клапан

Высота удлиненной крышки специально спроектирована для того, чтобы сальниковая коробка не касалась криогенных поверхностей. Это позволяет избежать выхода из строя уплотнений из-за воздействия низких температур.

Правильный выбор и тестирование материалов являются основой для хорошей работы криогенных клапанов. Это делается тщательно для работы при низких температурах, подходящих для -196 o C.

Доступны различные варианты отделки, соответствующие различным технологическим процессам.

Стандарты

Дизайн

БС 6364, API 16.34

Лицом к лицу

SA 75.08, ASME B16.10

Фланцевый конец

ASME B16.5

Тестирование и проверка

FCI 70-2, BS 6364, MESC SPE 77/200, MSS SP-134

Тело MOC

Материал

Предельная температура

A352 LC3

-101 о С

A351 CF8

-254 о С

A351 CF8M

-254 о С

A351 CF3

-254 о С

A351 CF3M

-254 о С

Выбор седла/уплотнения

Характеристики

PCTFE

PTFE

PEEK

Диапазон температур °C (°F)

-385~328 (-150 ~-200)

-328~392 (-150 ~-200)

-148~500 (-100~-260)

Номинальное давление

150# - 1500#

150# - 600#

150# - 2500#

Механические свойства

Твёрдость (D)

75 ~ 85

55 ~ 60

≥ 82

Прочность на растяжение (МПа)

31,4 ~ 37,5

28 ~ 40

≥ 95

Относительное удлинение при растяжении (разрыв, %)

50 ~ 200

> 350

≥ 55

Физические свойства

Удельный вес (г/см3)

2.11 ~ 2.16

2.16 ~ 2.18

1.3 ~ 1.4

Поглощение воды, 24 часа (%)

0.00

0.00

0.2

Водопоглощение Насыщенность

< 0,01

<0,01

0,5

Заявка на обслуживание

Криогенные и низкотемпературные

Химическая и низкотемпературная

Высокое давление и температура
