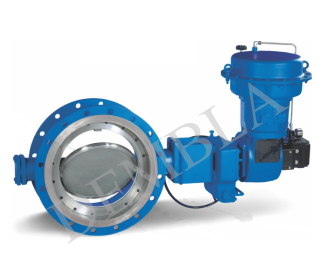

Двухэксцентриковый поворотный затвор

Серия 7400

Размер и рейтинг

PN6

128 дюймов | Ду 3200

PN10

80 дюймов | Ду 2000

#150

60 дюймов | Ду 1500

#300

36 дюймов | Ду 900

Описание

Дроссельные клапаны Dembla Double Offset Butterfly Valves доступны в широком диапазоне материалов, размеров, форм отделки и других характеристик. Полный список характеристик доступен для немедленной навигации

Высокопроизводительные поворотные затворы Dembla доступны в исполнениях типа Wafer и Lug, соответствующих стандарту API 609. Конструкция диска имеет двойной эксцентриситет, что обеспечивает отличную управляемость, герметичное закрытие, более длительный срок службы седла и плавную работу.

Хорошо поддерживаемый вал с подшипниками большой грузоподъемности обеспечивает идеальное выравнивание седла и диска для плавной и бесперебойной работы. Клапаны прошли строгие испытания для обеспечения соответствия отраслевым требованиям к производительности.

Функции

Клапаны, предназначенные для обеспечения двустороннего герметичного закрытия для размеров до 3000 NB (с мягким седлом из эластомера)

Широкий выбор различных материалов седел: EPDM I VITON I PTFE I RPTFE (GFT) I SS316

Конструкция штока с защитой от выбивания

Конструкция с пластинами, выступами и двойными фланцами

Позиционеры

Стандарты

Дизайн

API-609/ASME-B-16.34

Ф/Ф

API-609/EN 558

Тестирование

API-598/EN-12266, FCI 702

Пожаробезопасный

API-607

Концевое соединение

ФЛАНЕЦ/МЕЖФЛАНЦЕВЫЙ/ПРОУШИНА-B16.5,B16.47,EN1092-1

СТЫКОВОЙ СВАРНОЙ ШОВ-B16.25

Технические характеристики

Размеры клапана

2" (50 мм) до 120" (3000 мм)

Рейтинги

Класс 150, Класс 300, Эквивалент DIN
PN2.5, PN6, PN10, PN16, PN25, PN40

Тип кузова

Фланцевые (только от 2" до 128"), а также с проушинами и бесфланцевые (только от 2" до 80")

Опция утечки седла

Класс VI для мягких седел из PTFE, EPDM, Viton, класс IV для гибких металлических седел

Направление потока

Двунаправленный

Соответствие нормам

Проектирование и производство	API 609 Категория B БС 5155 API 607 (пожаробезопасный)
Размеры лицом к лицу	API 609 БС 5155 BS EN 558-1 ИСО 5752
Размеры фланца	ANSI B 16.5 (DN 50 - DN 600) ANSI B 16.47 (DN 650 - DN 1500)
Номинальное давление/температура	ANSI B 16.34
Проверка клапана	API 598 ФЦИ 70-2

Материал

МАТЕРИАЛ	Марки стали	КОВКА
УГЛЕРОДИСТАЯ СТАЛЬ	A216 Gr. WCB, A217 Gr. WC6, A217 Gr. WC9	А105
НИЗКОТЕМПЕРАТУРНАЯ УГЛЕРОДИСТАЯ СТАЛЬ	A352 Gr. LCB, A352 Gr. LCC	A350 Gr. LF2
НЕРЖАВЕЮЩАЯ СТАЛЬ	А351 гр. CF8M, А351 Гр. CF8, А351 Гр. CF3M, А351 Гр. CF3	А182 Гр. Ф316, А182 Гр. Ф304, А182 Гр. Ф316Л, А182 Гр. F304L
ДУПЛЕКС	A995 Gr. 4A	A182 Gr. F51
СУПЕРДУПЛЕКС	A995 Gr. 5A, A995 Gr. 6A	A182 Gr. F55
HAST С	A494 Gr. CW-12MW	B574 UNS N10276
СПЛАВ 20	A351 Gr.CN7M	B462 Гр. N08020
БРОНЗА	B62 Гр. C83600
АЛЮМИНИЕВАЯ БРОНЗА	B148 Гр. А	B150 Гр. C62300
НИКЕЛЬ АЛЮМИНИЕВАЯ БРОНЗА	B148 Gr. D	B150 Гр. C62300
ТИТАН	Б381	Б381
МОНЕЛЬ	МОНЕЛЬ 400, МОНЕЛЬ К-500	МОНЕЛЬ 400, МОНЕЛЬ К-500
НИКЕЛЬ		ИНКОНЕЛЬ 625, ИНКОНЕЛЬ 825, ИНКОНЕЛЬ 718, ИНКОНЕЛЬ X750

Отрасли применения

Добыча полезных ископаемых
Строительство кораблей
Электростанции
Бумага и целлюлоза
Вода
Фармацевтика
Нефтехимия
Нефть и газ
Еда и напитки
Системы трубопроводов
Сахарные заводы
FPSO
Химикаты и природный газ
Газовый процесс
Металл и сталь
