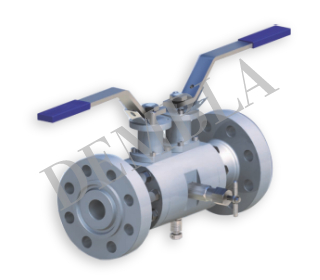

Doppelblock- und bluten ventil

Serie DBB-C und DBB-F

Katalog

Anfrage

Größe und Bewertung

150#

20 Zoll

300#

20 Zoll

600#

20 Zoll

900#

18 Zoll

1500#

16 Zoll

2500#

14 Zoll

Beschreibung

Die zunehmende Aktivität im Offshore-Sektor der Energiebranche hat zu zusätzlichen Faktoren geführt, die bei der Konstruktion von Rohrleitungssystemen berücksichtigt werden müssen. Der Platz an diesen modernen Standorten ist immer knapp, und die Konstruktion von Rohrleitungssystemen und deren zugehörigen Komponenten muss daher kompakter sein. Es gibt strukturelle Einschränkungen, die ebenfalls sehr wichtig sind, wie z. B. die Konstruktion so leicht wie möglich zu halten, und es gibt offensichtliche Vorteile, Komponenten kleiner und leichter zu machen. Baustellenarbeiten sind außerdem sehr teuer, und jede Reduzierung des Personals bei der Installation ist ebenfalls von Vorteil. Die oben genannte Situation hat zu einer Änderung der Muster von Ventilkomponenten geführt, um nach Möglichkeit Platz, Gewicht und Arbeitskosten einzusparen, während die ursprüngliche Funktion des Ventils erhalten bleibt.

Die größten Einsparungen sind in der Reduzierung von Leckagen in die Atmosphäre zu sehen, da die potenziellen Leckagen Punkte werden im Vergleich zum herkömmlichen Design minimiert. Die Philosophie der Prozessisolierung ist komplexer geworden, da Sicherheitsprobleme berücksichtigt werden müssen und die Anforderung einer Doppelblock- und Entlüftungsisolierung häufiger verwendet wird. Die Doppelblock- und Entlüftungsisolierung erfordert zwei Inline-Isolationsventile und ein Entlüftungsventil, das zum Ablassen oder Entlüften eingeschlossener Flüssigkeit zwischen den beiden Verschlusselementen verwendet wird

Merkmale

Unter Spannung stehende Stopfbuchspackung

Graphitpackungen werden standardmäßig mitgeliefert, um die Brandschutz-Konstruktion zu gewährleisten. Tellerfederscheiben werden verwendet, um eine aktive Belastung zu erreichen, die verhindert, dass sich die Stopfbuchse bei Vibrationen und Stößen löst.

Doppelte D-Verbindung zwischen Schaft und Hebel

Die Schäfte sind so konstruiert, dass sie oben einen Doppel-D-Anschluss zur Hebelbefestigung haben. Diese Funktion verhindert, dass der Hebel in die falsche Richtung montiert wird, da der Hebel die Ventilposition anzeigt, sobald er in der Leitung installiert ist.

Ausgeglichener Hohlraumdruck

Das Druckausgleichsloch an der Oberseite der Kugel in Kombination mit dem Sitzdesign sind Entwickelt, um den Druckausgleich in der Leitung und im Gehäusehohlraum unabhängig von der Ventilposition aufrechtzuerhalten

Antistatikgerät

Um die elektrische Kontinuität zwischen Schaft, Kugel und Körper zu gewährleisten, sind alle Ventile mit einer Antistatikvorrichtung ausgestattet, die ein integraler Bestandteil der schwimmenden Kugelhähne ist.

Ausblassicherer Schaft

Der Schaft ist mit einem Kragen ausgestattet, der Schutz vor Blowouts bietet.

Verriegelungsvorrichtung

Alle Ventile sind mit Verriegelungsvorrichtungen sowohl für Hebel- als auch für Zahnradantriebe ausgestattet.

ANSI B16.5 Flansch-Einlassanschlüsse in den Größen 1/2" bis 20".

Für die Klassen 150 bis 2500 ausgelegt.

1/2"-14 bis 1"-11,5 NPT (weiblich) Standardauslass (je nach Bohrungsgröße).

1/2" NPT (weiblich) Standardentlüftung.

Standardverbindungsmaterialien: Edelstahl ASTM A182 F316/F316L, WCB & CF8M, Kohlenstoffstahl ASTM A350 LF2/A105, Duplex ASTM A182 F51.

Optionale Materialien auf Anfrage. Edelstahl ASTM A182 F316/F316L.

Kohlenstoffstahl ASTM A350 LF2/A105. Duplex ASTM A182 F51.

Flanschflächenausführungen mit erhabener Dichtfläche und ringförmiger Verbindungsfläche.

Einteiliger geschmiedeter Konstruktionsflansch als Standard. Feuersicher konstruiert (und getestet) gemäß BS 6755 Teil 2/API 607.

Griffe und Zierelemente aus Edelstahl 304 sind Standard, um bei Bedarf die Korrosionsgefahr zu verringern.

Entwickelt, um die Druck- und Temperaturanforderungen von ASME/ANSI B16.34/B16.5 zu erfüllen.

Druckgrenzkonstruktionen nach ASME VIII Div 1 berechnet und durch Prüfung verifiziert. Wärmecode-rückverfolgbares Material nach EN 10204.3.1.

Blasendicht abgesperrt.

Verriegelungs- und Manipulationsschutzvorrichtungen für alle Ventiltypen optional erhältlich.

Positiver Hebelanschlag. Vom Benutzer bevorzugte Griffe. Dauerhaft angebrachtes Referenzetikett.

Ventil für kryogene Anwendung verfügbar.

Normen

Konstruktionsnorm

ASME B16.34

API 6D

BS-5351

ISO 17292

ISO 5211 (Montageplatte)

Endverbindungsstandards

Von Angesicht zu Angesicht: Hergestellt und Standard

Flanschabmessungen: ASME B16.5, EN 1092, JIS B 2220

Abmessungen des Stumpfschweißendes: ASME B16.25,

Abmessungen für Einschweißenden: ASME B16.11

Abmessungen des Gewindeendes: ASME B 16.11

Prüfnormen

Druckprüfung: API 598, API 6D, ASME/FCI 70.2, EN 12266-1, ISO 5208

Brandprüfung: API 607 / API 6FA

Nace-Anforderungen: MR 01-75

Prüfung flüchtiger Emissionen: ISO 15848-2

Technische Spezifikationen

Bohrungsgrößen

Gemäß API 6D.

Sitzmaterialien

TFM, PEEK, Metall

Karosserie-Materialien

316 Edelstahl ASTM A182-F316/ UNS S31600 Duplex ASTM A182-F51 / UNS S31803 Super Duplex ASTM A182-F53/F55 Niedrigtemperatur-Kohlenstoffstahl ASTM A350 LF2 Legierung 625 UNS N06625 Legierung 825 UNS N08825

Ventilkonfigurationen

Flansch x Schraube

Flansch x Flansch

Max. Betriebstemperatur

360 ^° C

Min. Betriebstemperatur

-196 ^° C

Max. Betriebsdruck

Druck 6.250 PSI (431 bar)

Material

Teilename	GUSS	Schmiedeteile
VENTILKÖRPERSEITE ANSCHLUSSKUGEL	A 216 WCB, A 351 CF8 A 351 CF8M, A 351 CF3 A 351 CF3M, A 352 LCB A 217 CA 15, A 148 C95000 (AL. BRONZE) (DUPLEX) SUPER DUPLEX LEGIERUNG 20 HAST C 276	A 105, A 350 LF2, A 350 LF3, A 182 F6a A 182 F 304, A 182 F 316, A 182 F 316LN A 182 F 321, A 182 F 44 (6 % MO) A 150 C 63000 (Al-Bronze), A 182 F 51 (Duplex-Edelstahl) INCONEL 625 (UNS N 06625) INCONEL 825 (UNS N 8825) MONEL K 400 (UNS N 04400) MONEL K 500 (UNS N 05500)
STÄNGEL	A 105, A 350 LF2, A 350 LF3, A 182 F6a A 182 F 304, A 182 F 316, A 182 F 316LN A 182 F 321, A 182 F 44 (6 % MO) A 150 C 63000 (Al-Bronze), A 182 F 51 (Duplex-Edelstahl) INCONEL 625 (UNS N 06625) INCONEL 825 (UNS N 8825) MONEL K 400 (UNS N 04400) MONEL K 500 (UNS N 05500)
WEICHE SITZBANK	PTFE, RPTFE, NYLON 12-G, DEVLON, PEEK
DICHTUNGEN	NITRIL, EPDM, VITON B, VITON GLT
DICHTUNG	PTFE, RPTFE, GRAPHIT
Bolzen/Schrauben und Muttern	A 193 GR. B7 A 193 GR. B7M A 320 L7 A 320 L7M A 320 L43 A 193 GR. B8 A 193 GR. B8M A 194 GR. 2H A 194 GR. 2HM A 194 GR. 7 oder GR.4 A 194 GR 7M A 194 GR. 7M A 194 GR. 8 A 194 GR. 8M
