Größe und Bewertung
150#
60 Zoll | DN 1500
300#
60 Zoll | DN 1500
600#
56 Zoll | DN 1400
900#
48 Zoll | DN 1200
1500#
24 Zoll | DN 600
2500#
20 Zoll | DN 500
Beschreibung

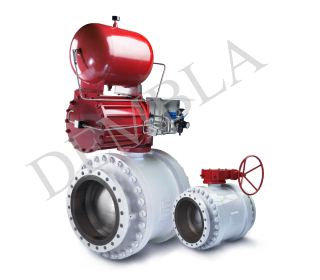

Dembla Zapfen-Kugelhähne in zwei Ausführungen:
1] Kugelhahn mit zweiteiligem
Design
2] Kugelhahn mit dreiteiligem Design
Diese Kugelhähne
werden mit fortschrittlichen Konstruktionsmerkmalen hergestellt, die den Standards API 6D und BS 5351
entsprechen. Die Ventile sind mit seitlichem Zugang konstruiert, was eine einfache Wartung ermöglicht.
Ventile sind mit Vollkugelkonstruktion für Ventile mit voller Bohrung und reduzierter Bohrung
erhältlich.
Design
ASME B16.34, API 6D, BS 5351, BS/EN 17292
F/F
API-6D/ASME-B-16.10
Testen
API-6D/API-598/ISO-5208/EN-12266
Feuersicher
API-607/API-6FA
Antistatik-Test
API6D
Hohlraumentlastungstest
API6D
Endverbindung
FLANSCH-B16.5,B16.47,EN1092-1
STUMPFSCHWEISS-B16.25
Flanschbohren
ANSI B16.5, ANSI B16.47 Serie A und B, MSS SP 44, EN 1092
Stumpfschweißenden
ASME B16.25, ASME B31.3, ASME B31.4, ASME B31.8
Montageplatte für Aktuator
ISO 5211
Abfluss/Bypass
API 6D
Materialien
ASME ABSCHNITT II
NACE-Konformität
NACE MR 01-75
Qualitätsstandard
ISO 9001:2015, Nr. CE-0062-PED-H-DVL 001-21-IND, ATEX, 94/9/EG
Gussteilprüfung
MSS SP-55
Test auf flüchtige Emissionen
ISO 15848
Metallsitzrate „A“ gemäß ISO 5208
Beliebtestes und zuverlässigstes Ventil für Isolations- und Abschaltanwendungen
Dreiteilige und zweiteilige Ausführungen erhältlich
Externes und internes Zapfendesign verfügbar
ENP-Beschichtung im Ventil als Option
Stellitierte Kugeln und Kugelsitze für dichten Verschluss bei abrasiven Flüssigkeiten
Ausblassicheres Schaftdesign
Automatisches Hohlraumentlastungsdesign
Doppeltes Blockieren und Entlüften
Ventil für kryogene Anwendungen erhältlich
Material
|
MATERIAL |
GUSS |
SCHMIEDEN |
|
Kohlenstoffstahl |
A216 Gr. WCB, A217 Gr. WC6, A217 Gr. WC9 |
A105 |
|
NIEDRIGTEMPERATUREN-KOHLENSTOFFSTAHL |
A352 Gr. LCB, A352 Gr. LCC |
A350 Gr. LF2 |
|
EDELSTAHL |
A351 Gr. CF8M, A351 Gr. CF8, A351 Gr. CF3M, A351 Gr. CF3 |
A182 Gr. F316, A182 Gr. F304, A182 Gr. F316L, A182 Gr. F304L |
|
DUPLEX |
A995 Gr. 4A |
A182 Gr. F51 |
|
SUPERDUPLEX |
A995 Gr. 5A, A995 Gr. 6A |
A182 Gr. F55 |
|
HAST C |
A494 Gr. CW-12MW |
B574 UNS N10276 |
|
LEGIERUNG 20 |
A351 Gr. CN7M |
B462 Gr. N08020 |
|
BRONZE |
B62 Gr. C83600 |
|
|
ALUMINIUMBRONZE |
B148 Gr. A |
B150 Gr. C62300 |
|
NICKEL AL BRONZE |
B148 Gr. D |
B150 Gr. C62300 |
|
TITAN |
B381 |
B381 |
|
MONEL |
MONEL 400, MONEL K-500 |
MONEL 400, MONEL K-500 |
|
NICKEL |
INCONEL 625, INCONEL 825, INCONEL 718, INCONEL X750 |
Anwendungsbranchen
Pharmazeutika
Papier und Zellstoff
Petrochemie
Öl und Gas
Rohrleitungssysteme
Schiffsbau
FPSO
Chemie & Erdgas
Kraftwerke
Zuckermühlen
Gasprozess
Wasser
Bergbau
Nahrungsmittel und Getränke
Größe und Bewertung
150#
26 Zoll | DN 600
300#
24 Zoll | DN 600
600#
24 Zoll | DN 600
900#
16 Zoll | DN 400
1500#
16 Zoll | DN 400
Beschreibung
Dembla-Kryokugelhähne halten extrem niedrigen Temperaturen bis zu -196 ° C stand und funktionieren auch dort einwandfrei. Kryokugelhähne sind bidirektionale, dichte Absperrhähne, die in Niedertemperaturanwendungen in gefährlichen und ungefährlichen Umgebungen eingesetzt werden. Das einzigartige Haubendesign lässt nur eine dünne Strömungsschicht zwischen Verlängerungsinnendurchmesser und Schaftaußendurchmesser zu, was zu minimalem Energieverlust entlang der Verlängerung führt.
Merkmale
Die Höhe der verlängerten Haube ist so ausgelegt, dass die Stopfbuchse von kryogenen Oberflächen ferngehalten wird. Dadurch wird ein Versagen der Dichtungen aufgrund von Niedertemperatureffekten vermieden.
Anti-Blow-Out-Schaft.
Antistatikgerät
Automatische Hohlraumentlastung
ISO-Montageplatte für Getriebe/Antrieb
Lippendichtung
Doppeldichtung
Bidirektional
Doppeltes Blockieren und Entlüften
Design
BS 6364, API 6D
F/F
ASME B16.10, API 6D
Flanschende
ASME B16.5
Prüfung und Inspektion
MR-0175
Schweißen
ISO 5208, BS 6364, MESC SPE 77/200, MSS SP-134
|
MATERIAL |
Grenztemperatur |
|
|
Geschmiedet |
Gegossen |
|
|
A350 LF3 |
A352 LC3 |
-101 ° C |
|
A182 F304 |
A351 CF8 |
-254 ° C |
|
A182 F316 |
A351 CF8M |
-254 ° C |
|
A182 F304L |
A351 CF3 |
-254 ° C |
|
A182 F316L |
A351 CF3M |
-254 ° C |
Sitz / Dichtung MOC
|
Eigenschaften |
PCTFE |
PTFE |
PEEK |
|
|
Temperaturbereich °C (°F) |
-302 bis 328 |
-328 ~ 392 |
-148 ~ 500 |
|
|
Druckbewertung |
150# - 1500# |
150# - 600# |
150# - 2500# |
|
|
Mechanische Eigenschaften |
Härte (D) |
75 ~ 85 |
55 ~ 60 |
≥ 82 |
|
Zugfestigkeit (MPa) |
31,4 ~ 37,5 |
28 ~ 40 |
≥ 95 |
|
|
Zugdehnung (Bruch, %) |
50 ~ 200 |
> 350 |
≥ 55 |
|
|
Physikalische Eigenschaften |
Spezifisches Gewicht (g/cm3) |
2,11 ~ 2,16 |
2,16 ~ 2,18 |
1,3 ~ 1,4 |
|
Wasseraufnahme, 24 Std. (%) |
0,00 |
0,00 |
0,2 |
|
|
Wasseraufnahme Sättigung |
< 0,01 |
<0,01 |
0,5 |
|
|
Service-Anwendung |
Kryogen und Niedertemperatur |
Chemikalien und niedrige Temperaturen |
Hoher Druck und hohe Temperaturen |
|
Anwendungsbranchen
Öl und Gas
Kraftwerke
Chemikalien
Pharmazeutika
Marine
