Größe und Bewertung
150#
36 Zoll | DN 900
300#
30 Zoll | DN 750
600#
24 Zoll | DN 600
900#
12 Zoll | DN 300
1500#
8 Zoll | DN 200
Beschreibung

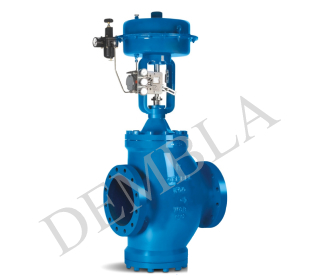

Globe-Doppelsitz-Regelventile werden grundsätzlich für eine Vielzahl von Anwendungen eingesetzt, bei denen große Durchflusskapazitäten mit höheren Druckabfällen erforderlich sind und eine Absperrung nicht erforderlich ist.
Diese Ventile werden für nicht saubere Flüssigkeiten mit konturierten Verzierungen verwendet. Das doppelsitzige Durchgangsregelventil der Serie 2000 verfügt über eine obere und untere Kegelführung, um ausreichenden Halt gegen seitlichen Druck der Flüssigkeit und hohen Widerstand gegen Freisetzung zu bieten. Das Ventilkegeldesign verfügt über einen inhärenten Druckausgleichseffekt, um die Fähigkeit zu einem hohen Druckabfall mit Standardantrieben zu ermöglichen.
Ventile verfügen über einen Durchflusskanal, der einen gleichmäßigen Durchfluss bei minimalem Druckverlust ermöglicht.
Es steht eine große Auswahl an Verkleidungsoptionen und Größen zur Verfügung. Ventile der Serie 2000 sind mit Membranantrieben mit mehreren Federn oder doppeltwirkenden Zylinderantrieben ausgestattet.
Merkmale
Die Verkleidung ist von Natur aus druckausgeglichen
Es bewältigt sehr gut unreine Flüssigkeiten, Gase und Dampf
Geräuscharme Zierleisten sind ebenfalls erhältlich
Bevorzugt in Raffinerien und Industrien, in denen die Flüssigkeit Sedimente und Feststoffpartikel enthält und Präzision gleichermaßen wichtig ist
Design
ASME-B-16.34, SFS EN 12516-2
F/F
ISA 75.08.01, B16.10
Testen
FCI70-2
Endverbindung
FLANSCH-B16.5, B16.47, B2220, IS 6392, EN1092-1
Temperatur
-196 ° C bis +600 ° C
Durchflusseigenschaften
Standardtrimmung - Linear, Gleichprozentig, Ein-Aus
Modifizierte gleichprozentige Lösung auf Anfrage erhältlich
Cv-Werte
Siehe Tabellen 2A, 2B, 2C und 2D
Motorhauben
Manuelle Übersteuerungen
Top-Mounted-Version bis Größe 4"
Seitlich montierte Version empfohlen ab Größe 4"
Zubehör
Pneumatischer Ventilstellungsregler, elektropneumatischer (E/P) Ventilstellungsregler, Luftfilterregler, Luftsperrrelais, Luftvolumenverstärker, Endschalter, Näherungsschalter, Magnetventil, Positionsgeber, Schnellentlüftungsventil, Volumentank usw.
Material
|
MATERIAL |
GUSS |
|
Kohlenstoffstahl |
A216 Gr. WCB, A217 Gr. WC6, A217 Gr. WC9 |
|
NIEDRIGTEMPERATUREN-KOHLENSTOFFSTAHL |
A352 Gr. LCB, A352 Gr. LCC |
|
EDELSTAHL |
A351 Gr. CF8M, A351 Gr. CF8, A351 Gr. CF3M, A351 Gr. CF3 |
|
DUPLEX |
A995 Gr. 4A |
|
SUPERDUPLEX |
A995 Gr. 5A, A995 Gr. 6A |
|
HAST C |
A494 Gr. CW-12MW |
|
LEGIERUNG 20 |
A351 Gr. CN7M |
|
BRONZE |
B62 Gr. C83600 |
|
ALUMINIUMBRONZE |
B148 Gr. A |
|
NICKEL AL BRONZE |
B148 Gr. D |
|
TITAN |
B381 |
|
MONEL |
MONEL 400, MONEL K-500 |
Anwendungsbranchen
Wasser
Lagereinrichtungen
Petrochemie
Öl und Gas
Gasprozess
Rohrleitungssysteme
Schiffsbau
FPSO
Chemie & Erdgas
Kraftwerke
Zuckermühlen
Papier und Zellstoff
Pharmazeutika
Bergbau
Nahrungsmittel und Getränke
