Größe und Bewertung
150#
24 Zoll | DN 600
300#
24 Zoll | DN 600
600#
14 Zoll | DN 350
900#
8 Zoll | DN 200
Beschreibung

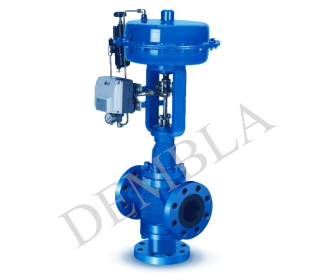

Ventile der Serie 3000 sind für Drossel- und Auf-Zu-Anwendungen konzipiert. Ventile sind geeignet.
1) Für Durchflussmischanwendungen
2) Für Anwendungen mit
Strömungsumleitung.
Körper mit Bodenanschluss ermöglicht eine einfache Wartung.
Der optimierte Strömungsweg bietet eine große Durchflusskapazität. Verschiedene Trimmoptionen stehen zur Verfügung, um ein breites Anwendungsspektrum abzudecken, einschließlich reduzierter Anschlusstrimmungen, die eine möglichst genaue Auswahl für präzise Steuerungsanforderungen ermöglichen.
Für einen vollständigen Druckausgleichseffekt sind Innengarnituren mit großen Führungsstopfen erhältlich, die eine wirtschaftliche Wahl für Hochdruckanwendungen darstellen.
Ventile sind in verschiedenen Materialkombinationen erhältlich, einschließlich der Konformität mit NACE MR-01-75.
Die Option gehärteter Ziermaterialien sorgt für hervorragende Verschleißfestigkeit und längere Lebensdauer der Zierelemente.
Merkmale
Wenn man die Flüssigkeit in ZWEI VERSCHIEDENE Richtungen aufteilen oder ZWEI VERSCHIEDENE Flüssigkeitsströme mischen möchte, um die gewünschte Kontrolle zu erreichen. Dieses Ventil kann die Anwendung erfüllen
Es sind beide Kennlinien, also linear I ON OFF verfügbar
Design
ASME-B-16.34, SFS EN 12516-2
F/F
ISA 75.08.01, B16.10
Testen
FCI70-2
Endverbindung
FLANSCH-B16.5, B16.47, B2220, IS 6392, EN1092-1
SCHRAUBE & BUCHSE-B16.11
Temperatur
-196 ° C bis +600 ° C
Durchflusseigenschaften
Standardtrimmung - Linear, Gleichprozentig, Ein-Aus
Modifizierte gleichprozentige Lösung auf Anfrage erhältlich
Cv-Werte
Siehe Tabellen 2A, 2B, 2C und 2D
Motorhauben
Manuelle Übersteuerungen
Top-Mounted-Version bis Größe 4"
Seitlich montierte Version empfohlen ab Größe 4"
Zubehör
Pneumatischer Ventilstellungsregler, elektropneumatischer (E/P) Ventilstellungsregler, Luftfilterregler, Luftsperrenrelais, Luftvolumenverstärker, Endschalter, Näherungsschalter, Magnetventil, Positionsgeber, Schnellentlüftungsventil, Volumentank usw.
Material
|
MATERIAL |
GUSS |
|
Kohlenstoffstahl |
A216 Gr. WCB, A217 Gr. WC6, A217 Gr. WC9 |
|
NIEDRIGTEMPERATUREN-KOHLENSTOFFSTAHL |
AA352 Gr. LCB, A352 Gr. LCC |
|
EDELSTAHL |
A351 Gr. CF8M, A351 Gr. CF8, A351 Gr. CF3M, A351 Gr. CF3 |
|
DUPLEX |
A995 Gr. 4A |
|
SUPERDUPLEX |
A995 Gr. 5A, A995 Gr. 6A |
|
HAST C |
A494 Gr. CW-12MW |
|
LEGIERUNG 20 |
A351 Gr. CN7M |
|
BRONZE |
B62 Gr. C83600 |
|
ALUMINIUMBRONZE |
B148 Gr. A |
|
NICKEL AL BRONZE |
B148 Gr. D |
|
TITAN |
B381 |
|
MONEL |
MONEL 400, MONEL K-500 |
Anwendungsbranchen
Öl und Gas
Rohrleitungssysteme
Schiffsbau
FPSO
Wasser
Lagereinrichtungen
Petrochemie
Öl und Gas
Chemie & Erdgas
Kraftwerke
Zuckermühlen
Papier und Zellstoff
Pharmazeutika
Bergbau
Nahrungsmittel und Getränke
