Tamaño y clasificación
150 #
36 pulgadas | DN 900
300#
34 pulgadas | DN 750
600#
24 pulgadas | DN 600
900#
16 pulgadas | DN 400
Descripción

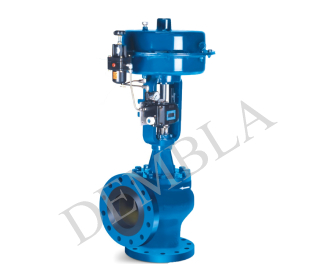

Las válvulas de globo angulares de la serie 5000 son ideales para fluidos de alta viscosidad, todo tipo de lodos, jugo de caña de azúcar, masillas y aplicaciones en polvo. Están disponibles para aplicaciones de control y de apertura/cierre.
La cavidad del cuerpo ancho proporciona un flujo fácil y una mayor capacidad.
Opciones de ajuste disponibles para satisfacer una variedad de aplicaciones.
Hay adornos disponibles para equilibrar la presión, lo que proporciona una opción económica para aplicaciones de alta presión, reduciendo el tamaño del actuador y la presión del aire de funcionamiento.
Las válvulas están disponibles en varias combinaciones de materiales, incluida la conformidad con NACE MR-01-75.
La opción de material de moldura endurecida proporciona una excelente resistencia al desgaste y una vida útil más prolongada.
Características
Es más adecuado para aplicaciones severas, abrasivas, erosivas y de lodos.
Manipula el flasheo más completo
Diseño
ASME-B-16.34, SFS EN 12516-2
F/F
ISA 75.08.08
Comprobación
FCI70-2
Conexión de extremo
BRIDA-B16.5,B16.47, B2220, IS 6392,EN1092-1
ATORNILLADO Y ENCHUFE-B16.11
Temperatura
-196 ° C a +600 ° C
Características de flujo
Ajuste estándar: lineal, porcentaje igual, encendido y apagado
Porcentaje igual modificado disponible a pedido
Valores de CV
Consulte las Tablas 2A, 2B, 2C y 2D
Capotas
Anulaciones manuales
Versión de montaje superior hasta tamaño 4"
Se recomienda la versión de montaje lateral por encima del tamaño 4"
Accesorios
Posicionador de válvula neumática, posicionador de válvula electroneumático (E/P), regulador de filtro de aire, relé de bloqueo de aire, amplificador de volumen de aire, interruptor de límite, interruptor de proximidad, válvula solenoide, transmisor de posición, válvula de escape rápido, tanque de volumen, etc.
Material
|
MATERIAL |
FUNDICIÓN |
|
ACERO CARBONO |
A216 Grado WCB, A217 Grado WC6, A217 Grado WC9 |
|
ACERO AL CARBONO DE BAJA TEMPERATURA |
A352 Grupo LCB, A352 Grupo LCC |
|
ACERO INOXIDABLE |
A351 gr. CF8M, A351 Gr. CF8, A351 Gr. CF3M, A351 Gr. CF3 |
|
DÚPLEX |
A995 Grupo 4A |
|
SUPERDÚPLEX |
A995 Grado 5A, A995 Grado 6A |
|
HAST C |
A494 Grupo CW-12MW |
|
ALEACIÓN 20 |
A351 Grupo CN7M |
|
BRONCE |
B62 Grupo C83600 |
|
BRONCE DE ALUMINIO |
B148 Grado A |
|
NÍQUEL AL BRONCE |
B148 Grado D |
|
TITANIO |
B381 |
|
MONEL |
MONEL 400, MONEL K-500 |
Industrias de aplicación
Agua
Construcción naval
Sistemas de tuberías
Presencia global de Dembla
Dembla es uno de los principales fabricantes, exportadores y proveedores de válvulas de bola, válvulas de mariposa, válvulas de control de globo, válvulas de globo, válvulas de retención, válvulas de compuerta, válvulas DBB, válvulas de retención de placa doble, en Italia, Alemania, Francia, Japón, Brasil, Chile, Canadá, Australia, Indonesia, Filipinas, Vietnam, África, España, Turquía, Países Bajos, Reino Unido y en todo el mundo.
Nuestras instalaciones de fabricación están ubicadas en Bhiwandi, Thane - Mumbai, Maharashtra, India.
