Tamaño y clasificación
150 #
20 pulgadas
300#
20 pulgadas
600#
20 pulgadas
900#
18 pulgadas
1500#
16 pulgadas
2500#
14 pulgadas
Descripción
El aumento de la actividad en el sector offshore de la industria energética ha generado factores adicionales que deben considerarse al diseñar sistemas de tuberías. El espacio en estas ubicaciones modernas es siempre limitado, por lo que el diseño de los sistemas de tuberías y sus componentes asociados debe ser más compacto. Existen restricciones estructurales también muy importantes, como mantener la estructura lo más ligera posible, y existen beneficios evidentes al reducir el tamaño y el peso de los componentes. Las obras de construcción también son muy costosas, por lo que cualquier reducción en la mano de obra para la instalación también es beneficiosa. Esta situación ha llevado a la modificación de los diseños de los componentes de las válvulas para incorporar ahorros de espacio, peso y mano de obra siempre que sea posible, manteniendo al mismo tiempo la función original de la válvula.

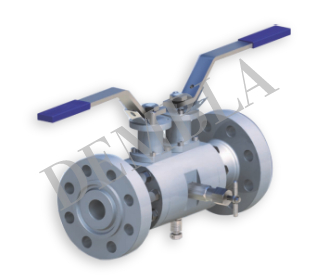

Los mayores ahorros se observan en la reducción de fugas a la atmósfera debido a que el potencial de fuga Los puntos de presión se minimizan en comparación con el diseño convencional. La filosofía de aislamiento del proceso se ha vuelto más compleja a medida que se abordan los problemas de seguridad y el requisito de aislamiento de doble bloqueo y purga se ha vuelto más común. El aislamiento de doble bloqueo y purga requiere dos válvulas de aislamiento en línea y una válvula de purga, que se utiliza para drenar o ventilar el fluido atrapado entre los dos elementos de cierre.
Características
Empaquetadura de casquillos con carga viva
Se incluye empaque de grafito de serie para garantizar la seguridad contra incendios. Se utilizan arandelas de resorte Belleville para lograr cargas dinámicas que protegen el prensaestopas contra vibraciones e impactos.
Conexión de vástago a palanca de doble 'D'
Los vástagos están diseñados con una conexión doble "D" en la parte superior para la fijación de la palanca. Esta característica elimina la posibilidad de que la palanca se ensamble en la dirección incorrecta, ya que la palanca indica la posición de la válvula una vez instalada en la línea.
Presión de cavidad ecualizada
El orificio de ecualización de presión en la parte superior de la bola combinado con el diseño del asiento son Diseñado para mantener el equilibrio de presión en la línea y en la cavidad del cuerpo independientemente de la posición de la válvula.
Dispositivo antiestático
Para garantizar la continuidad eléctrica entre el vástago, la bola y el cuerpo, todas las válvulas están provistas de un dispositivo antiestático como parte integral de las válvulas de bola flotante.
Vástago a prueba de explosiones
El vástago está diseñado para incluir un collar para brindar protección contra explosiones.
Dispositivo de bloqueo
Se proporcionan dispositivos de bloqueo en todas las válvulas con operador de palanca y operador de engranaje.
Conexiones de entrada con bridas ANSI B16.5 en tamaños de 1/2" a 20".
Clasificado desde clase 150 hasta clase 2500.
Salida estándar de 1/2"-14 a 1"-11,5 NPT (hembra) (dependiendo del tamaño del orificio).
Ventilación estándar de 1/2" NPT (hembra).
Materiales estándar de conexión: Acero inoxidable ASTM A182 F316/F316L, WCB y CF8M, Acero al carbono ASTM A350 LF2/A105, Dúplex ASTM A182 F51.
Materiales opcionales bajo pedido. Acero inoxidable ASTM A182 F316/F316L.
Acero al carbono ASTM A350 LF2/A105. Dúplex ASTM A182 F51.
Estilos de brida de unión con cara elevada y tipo anillo.
Brida de construcción forjada de una sola pieza de serie. Diseño ignífugo (y probado) conforme a la norma BS 6755 Parte 2/API 607.
Manijas y molduras de acero inoxidable 304 de serie para reducir el riesgo de corrosión cuando sea necesario.
Diseñado para cumplir con los requisitos de presión y temperatura de ASME/ANSI B16.34/B16.5.
Diseños de límites de presión calculados según ASME VIII Div 1 y verificados mediante pruebas. Material trazable según el código de colada según EN 10204.3.1.
Cierre hermético.
Dispositivos de bloqueo y antimanipulación disponibles como opción para todos los tipos de válvulas.
Tope de palanca positivo. Manijas preferentes del usuario. Etiqueta de referencia permanente.
Válvula de aplicación criogénica disponible.
Estándar de diseño
ASME B16.34
API 6D
BS-5351
ISO 17292
ISO 5211 (Almohadilla de montaje)
Estándares de conexión final
Cara a cara: Fabricado y estándar
Dimensiones de la brida: ASME B16.5, EN 1092, JIS B 2220
Dimensiones del extremo de soldadura a tope: ASME B16.25,
Dimensiones del extremo de soldadura por enchufe: ASME B16.11
Dimensiones del extremo roscado: ASME B 16.11
Estándares de prueba
Pruebas de presión: API 598, API 6D, ASME/FCI 70.2, EN 12266-1, ISO 5208
Pruebas de fuego: API 607 / API 6FA
Requisitos de Nace: MR 01-75
Pruebas de emisiones fugitivas: ISO 15848-2
Tamaños de orificios
Según API 6D.
Materiales del asiento
TFM, PEEK, Metal
Materiales del cuerpo
Acero inoxidable 316 ASTM A182-F316/ UNS S31600 Dúplex ASTM A182-F51/ UNS S31803 Súper Dúplex ASTM A182-F53/F55 Acero al carbono de baja temperatura ASTM A350 LF2 Aleación 625 UNS N06625 Aleación 825 UNS N08825
Configuraciones de válvulas
Brida x tornillo
Brida x brida
Temperatura máxima de trabajo
360 ° C
Temperatura mínima de trabajo
-196 ° C
Presión máxima de trabajo
Presión 6,250 PSI (431 bar)
Material
Nombre de la pieza |
Fundición |
Forjados |
BOLA DE CONEXIÓN LATERAL DEL CUERPO DE LA VÁLVULA |
A 216 WCB, A 351 CF8 A 351 CF8M, A 351 CF3 A 351 CF3M, A 352 LCB A 217 CA 15, A 148 C95000 (AL. BRONCE) (DÚPLEX) ALEACIÓN SUPER DÚPLEX 20 HAST C 276 |
A 105, A 350 LF2, A 350 LF3, A 182 F6a, A 182 F 304, A 182 F 316, A 182 F 316LN, A 182 F 321, A 182 F 44 (6 % MO), A 150 C 63000 (bronce de aluminio), A 182 F 51 (acero inoxidable dúplex), INCONEL 625 (UNS N 06625), INCONEL 825 (UNS N 8825), MONEL K 400 (UNS N 04400), MONEL K 500 (UNS N 05500) |
PROVENIR |
A 105, A 350 LF2, A 350 LF3, A 182 F6a, A 182 F 304, A 182 F 316, A 182 F 316LN, A 182 F 321, A 182 F 44 (6 % MO), A 150 C 63000 (bronce de aluminio), A 182 F 51 (acero inoxidable dúplex), INCONEL 625 (UNS N 06625), INCONEL 825 (UNS N 8825), MONEL K 400 (UNS N 04400), MONEL K 500 (UNS N 05500) |
|
ASIENTO SUAVE |
PTFE, RPTFE, NYLON 12-G, DEVLON, PEEK |
|
FOCAS |
NITRILO, EPDM, VITON B, VITON GLT |
|
EMPAQUETADORA |
PTFE, RPTFE, GRAFITO |
|
PERNOS Y TUERCAS |
A 193 GR. B7 Un B7M de 193 gramos Un 320 L7 Un 320 L7M Un 320 L43 A 193 GR. B8 A 193 GR. B8M A 194 GR. 2H A 194 GR. 2HM A 194 GR. 7 o GR.4 A 194 GR 7M A 194 GR. 7M A 194 GR.8 A 194 GR. 8M |
Industrias de aplicación
Petroquímicos
Petróleo y gas
Productos químicos y gas natural
Baja temperatura y GNL
