Descripción

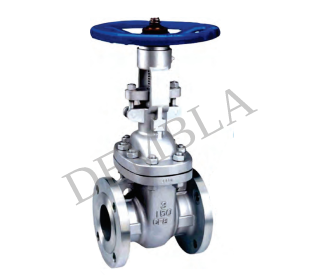

Las válvulas de compuerta de cuña son bidireccionales y se utilizan para el flujo recto de fluidos donde se requiere una restricción mínima. Su uso se extiende a los sectores siderúrgico, de petróleo y gas, eléctrico, refinerías, petroquímico, fertilizantes, energético y plantas de desalinización de agua. También son aptas para servicios de hidrógeno y oxígeno. Cumplen con los requisitos de la NACE, con limitaciones de carbono y equivalente de carbono, y con los valores de dureza, lo que las hace ideales para las industrias del petróleo y el gas natural. Son materiales para entornos con H₂S en la producción de petróleo y gas.
Válvula de compuerta con vástago fijo, especialmente diseñada para aplicaciones de agua. Esta válvula se utiliza ampliamente en la distribución de agua, plantas de desalinización y el sector energético.
Diseño
API-600, ASME-B-16.34
F/F
ASME-B-16.10IBS-2080
Comprobación
API-5981 EN-12266/ISO-5208
Conexión de extremo
Extremos con bridas según ASME-B-16.5 hasta 600 mm y según ASME-B-16.47 para 600 mm o más. Extremos para soldadura de enchufe según ASME-B-16.11 y extremos para soldadura a tope según ASME-B-16.25.
La tuerca de cuña fija e integral evita la vibración y garantiza la durabilidad.
Cuña totalmente vulcanizada con caucho EPDM aprobado para agua potable y equipada con zapatas de cuña para proporcionar un funcionamiento suave.
El gran orificio cónico del vástago en la cuña evita el estancamiento del agua.
Los rieles guía de cuña y cuerpo garantizan un funcionamiento estable
Vástago de acero inoxidable con tope de cuña y roscas laminadas para alta resistencia.
El collar de empuje de círculo completo proporciona fijación del vástago y bajos pares de giro de funcionamiento libre.
Sellado de vástago de triple seguridad con anillo limpiador de NBR, cojinete de poliamida con cuatro juntas tóricas de NBR y manguito de caucho EPDM.
Junta de capó redonda de EPDM fijada en un hueco
Pernos de capó de acero inoxidable avellanados y sellados rodeados por la junta del capó
Bor completo
Par de funcionamiento bajo
Recubrimiento epoxi adherido por fusión según DIN 30677-2.
Los DN4S0-600 están diseñados con brida superior ISO, pernos de elevación de ojo y rodillo de acero inoxidable.
Material de construcción
Acero al carbono según ASTM-A-216 Grados WCB, WCA y WCC Aceros de aleación según ASTM-A-217 Grados WC4, WC5, WC6, Wc9 CA 15 y C5 Acero austenítico según ASTM-A-35I Grados Cf8, CF8M, CD, CF3M, CG3M, CF8C, CK3MCuN Acero ferrítico y martensítico según ASTM-A-352 Grados LCB LCC, LC5, LCA y CA6NM y acero de aleación de níquel y cromo según ASTM-A-494 Grados M35-1 Acero de aleación de níquel, cromo y molibdeno (ferrítico austenítico) según ASTM-A-890 Grados CD4MCu, CD4MCuN, CD3MCuN, CE8MN, CD3MN, CE3MN y CD3MWCuN
Presencia global de Dembla
Dembla es uno de los principales fabricantes, exportadores y proveedores de válvulas de bola, válvulas de mariposa, válvulas de control de globo, válvulas de globo, válvulas de retención, válvulas de compuerta, válvulas DBB, válvulas de retención de placa doble, en Italia, Alemania, Francia, Japón, Brasil, Chile, Canadá, Australia, Indonesia, Filipinas, Vietnam, África, España, Turquía, Países Bajos, Reino Unido y en todo el mundo.
Nuestras instalaciones de fabricación están ubicadas en Bhiwandi, Thane - Mumbai, Maharashtra, India.
