Tamaño y clasificación
150 #
24 pulgadas | DN 600
300#
24 pulgadas | DN 600
600#
14 pulgadas | DN 350
900#
8 pulgadas | DN 200
Descripción

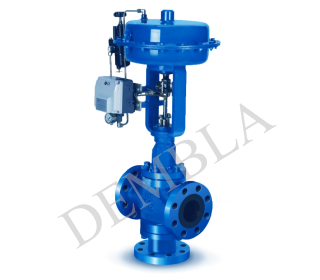

Las válvulas de la serie 3000 están diseñadas para servicios de estrangulamiento y de apertura y cierre. Son adecuadas para aplicaciones específicas.
1) Para aplicaciones de mezcla de flujo
2) Para aplicaciones de desviación de
flujo.
El cuerpo con construcción de conexión inferior proporciona facilidad de mantenimiento.
La ruta de flujo optimizada proporciona una gran capacidad de flujo. Variedad de opciones de ajuste disponibles para satisfacer una amplia gama de aplicaciones, incluidos ajustes de puerto reducidos que permiten la selección más precisa y cercana para requisitos de control precisos.
Hay disponibles adornos con tapones guía grandes para lograr un efecto de equilibrio de presión total, lo que proporciona una opción económica para aplicaciones de alta presión.
Las válvulas están disponibles en una variedad de combinaciones de materiales, incluida la conformidad con NACE MR-01-75.
La opción de materiales de acabado endurecidos proporciona una excelente resistencia al desgaste y una vida útil más prolongada.
Características
Cuando se desea dividir el fluido en dos direcciones diferentes o mezclar dos corrientes de fluidos diferentes para lograr el control deseado, esta válvula puede satisfacer la aplicación.
Ambas características, es decir: lineal I ON OFF están disponibles
Diseño
ASME-B-16.34, SFS EN 12516-2
F/F
ISA 75.08.01, B16.10
Comprobación
FCI70-2
Conexión de extremo
BRIDA-B16.5,B16.47, B2220, IS 6392,EN1092-1
ATORNILLADO Y ENCHUFE-B16.11
Temperatura
-196 ° C a +600 ° C
Características de flujo
Ajuste estándar: lineal, porcentaje igual, encendido y apagado
Porcentaje igual modificado disponible a pedido
Valores de CV
Consulte las Tablas 2A, 2B, 2C y 2D
Capotas
Anulaciones manuales
Versión de montaje superior hasta tamaño 4"
Se recomienda la versión de montaje lateral por encima del tamaño 4"
Accesorios
Posicionador de válvula neumática, posicionador de válvula electroneumático (E/P), regulador de filtro de aire, relé de bloqueo de aire, amplificador de volumen de aire, interruptor de límite, interruptor de proximidad, válvula solenoide, transmisor de posición, válvula de escape rápido, tanque de volumen, etc.
Material
|
MATERIAL |
FUNDICIÓN |
|
ACERO CARBONO |
A216 Grado WCB, A217 Grado WC6, A217 Grado WC9 |
|
ACERO AL CARBONO DE BAJA TEMPERATURA |
AA352 Grado LCB, A352 Grado LCC |
|
ACERO INOXIDABLE |
A351 gr. CF8M, A351 Gr. CF8, A351 Gr. CF3M, A351 Gr. CF3 |
|
DÚPLEX |
A995 Grupo 4A |
|
SUPERDÚPLEX |
A995 Grado 5A, A995 Grado 6A |
|
HAST C |
A494 Grupo CW-12MW |
|
ALEACIÓN 20 |
A351 Grupo CN7M |
|
BRONCE |
B62 Grupo C83600 |
|
BRONCE DE ALUMINIO |
B148 Grado A |
|
NÍQUEL AL BRONCE |
B148 Grado D |
|
TITANIO |
B381 |
|
MONEL |
MONEL 400, MONEL K-500 |
Industrias de aplicación
Petróleo y gas
Sistemas de tuberías
Construcción naval
FPSO
Agua
Instalaciones de almacenamiento
Petroquímicos
Petróleo y gas
Productos químicos y gas natural
Centrales eléctricas
Ingenios azucareros
Papel y pulpa
productos farmacéuticos
Minería
Alimentos y bebidas
