Tamaño y clasificación
150 #
12 pulgadas | 300 mm
300#
12 pulgadas | 300 mm
Descripción

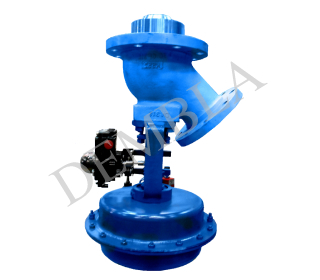

Dembla fabrica aplicaciones para la descarga de materiales procesados. Estas válvulas se instalan en la parte inferior o a la salida de recipientes, tanques, etc.
Estas válvulas son más populares en industrias de lotes o industrias farmacéuticas.
Los tamaños de las válvulas se designan con dos números. El primer número representa el tamaño de la conexión de la brida de entrada. Que se fija al fondo del tanque o recipiente. El segundo número indica el tamaño del puerto, así como el tamaño de la tubería de salida y su brida. Las bridas de entrada siempre son un tamaño mayor que las de salida.
La brida de salida está inclinada 45° con respecto al eje de la válvula.
Las válvulas están disponibles en dos tipos de construcciones.
Al abrir,
1. El tapón sobresale dentro del recipiente.
2. El tapón se retrae dentro del cuerpo.
Características
Las válvulas de fondo descargado son las más populares en la industria farmacéutica y otras industrias para vaciar el recipiente desde el fondo.
Eficaz en el manejo de fluidos y lodos altamente densos y viscosos.
También están disponibles cuerpos encamisados para mantener el líquido en estado de flujo.
Diseño
ASME-B-16.34, SFS EN 12516-2
F/F
ISA 75.08.01, B16.10
Comprobación
FCI70-2
Conexión de extremo
BRIDA-B16.5, IS 6392
Cuerpo de válvula MOC
Acero al carbono ASTM A 216 Gr. WCB
Acero inoxidable ASTM A 351 Gr. CF8M
Todos los demás grados disponibles a pedido
Trim MOC
SS 316 + PTFE como estándar
Todos los demás materiales están disponibles a pedido.
Empaquetadura de casquillos
V-Teflón - 150 a +200 ° C
Grafoil - 150 a +600 ° C
Tasa de fuga
Según ANSI / FCI 70-2
Clase VI (con revestimiento blando) Cierre hermético
Clase V (con asientos de metal con metal)
Características de flujo
Encendido y apagado (servicio de regulación disponible a pedido)
Construcción del enchufe
Tipo de disco
Rango de temperatura
-150 ° C a +600 ° C
Actuadores
Tipo neumático de diafragma como estándar Cilindro de simple efecto / doble efecto disponible a pedido
Anulaciones manuales
Versión de montaje superior
Accesorios
Reguladores de filtros de aire, válvulas solenoides, interruptores de límite/proximidad, relés de bloqueo de aire, amplificadores de volumen y válvulas de escape rápido, etc.
Material
|
MATERIAL |
FUNDICIÓN |
|
ACERO CARBONO |
A216 Grado WCB, A217 Grado WC6, A217 Grado WC9 |
|
ACERO AL CARBONO DE BAJA TEMPERATURA |
A352 Grupo LCB, A352 Grupo LCC |
|
ACERO INOXIDABLE |
A351 gr. CF8M, A351 Gr. CF8, A351 Gr. CF3M, A351 Gr. CF3 |
|
DÚPLEX |
A995 Grano. 4A |
|
SUPERDÚPLEX |
A995 Grano. 5A, A995 Gr. 6A |
|
Has C |
A494 Gr. CW-12MW |
|
ALEACIÓN 20 |
A351 Grupo CN7M |
|
BRONCE |
B62 Grado. C83600 |
|
BRONCE DE ALUMINIO |
B148 Grado A |
|
NÍQUEL AL BRONCE |
B148 Grado D |
|
TITANIO |
B381 |
|
MONEL |
MONEL 400, MONEL K-500 |
Industrias de aplicación
Productos químicos
productos farmacéuticos
