Tamaño y clasificación
PN6
128 pulgadas | DN 3200
PN10
80 pulgadas | DN 2000
#150
60 pulgadas | DN 1500
#300
36 pulgadas | DN 900

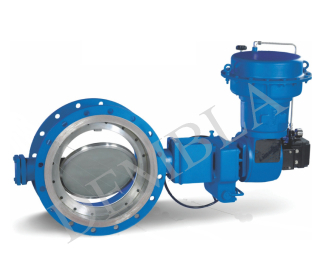

Descripción
Las válvulas de mariposa de doble excentricidad Dembla están disponibles en una amplia gama de materiales, tamaños, formas de internos y otras características. Puede consultar una lista completa de características para su consulta inmediata.
Las válvulas de mariposa de alto rendimiento Dembla están disponibles en diseños tipo wafer y lug, conforme a la norma API 609. La construcción del disco es de doble excentricidad, lo que proporciona excelente controlabilidad, cierre hermético, mayor vida útil del asiento y un funcionamiento suave.
Un eje bien soportado con rodamientos de alta resistencia garantiza una alineación perfecta del asiento y el disco para un funcionamiento suave y sin problemas. Las válvulas se han sometido a rigurosas pruebas para garantizar los requisitos de rendimiento de la industria.
Características
Válvulas diseñadas para lograr un cierre hermético bidireccional para tamaños de hasta 3000 NB (con asiento blando de elastómero)
Amplia selección de varios modelos de asientos: EPDM I VITON I PTFE I RPTFE (GFT) I SS316
Diseño de vástago anti-explosión
Diseño tipo oblea, con orejetas y doble brida
Posicionadores
Diseño
API-609/ASME-B-16.34
F/F
API-609/EN 558
Comprobación
API-598/EN-12266, FCI 702
Caja fuerte contra incendios
API-607
Conexión de extremo
BRIDA/OBLEO/ OREJETA-B16.5,B16.47,EN1092-1
Soldadura a tope-B16.25
Tamaños de válvulas
2" (50 mm) a 120" (3000 mm)
Calificaciones
Clase 150, Clase 300, Equivalente a DIN
PN2.5, PN6, PN10, PN16, PN25, PN40
Estilo de carrocería
Con brida (solo de 2" a 128") y con orejetas y tipo wafer (solo de 2" a 80")
Opción de fuga del asiento
Clase VI para asientos blandos de PTFE, EPDM y Viton, Clase IV para asientos metálicos flexibles
Dirección del flujo
Bidireccional
Conformidad con los códigos
|
Diseño y fabricación |
API 609 Categoría B Norma BS 5155 API 607 (A prueba de fuego) |
|
Dimensiones cara a cara |
API 609 Norma BS 5155 BS EN 558-1 ISO 5752 |
|
Dimensiones de la brida |
ANSI B 16.5 (DN 50 a DN 600) ANSI B 16.47 (DN 650 a DN 1500) |
|
Clasificación de presión y temperatura |
ANSI B 16.34 |
|
Inspección de válvulas |
API 598 FCI 70-2 |
Material
|
MATERIAL |
FUNDICIÓN |
FORJA |
|
ACERO CARBONO |
A216 Grado WCB, A217 Grado WC6, A217 Grado WC9 |
A105 |
|
ACERO AL CARBONO DE BAJA TEMPERATURA |
A352 Grupo LCB, A352 Grupo LCC |
A350 Gr. LF2 |
|
ACERO INOXIDABLE |
A351 gr. CF8M, A351 Gr. CF8, A351 Gr. CF3M, A351 Gr. CF3 |
A182 gr. F316, A182 gr. F304, A182 gr. F316L, A182 Gr. F304L |
|
DÚPLEX |
A995 Grupo 4A |
A182 Grupo F51 |
|
SUPERDÚPLEX |
A995 Grado 5A, A995 Grado 6A |
A182 Grupo F55 |
|
HAST C |
A494 Grupo CW-12MW |
B574 UNS N10276 |
|
ALEACIÓN 20 |
A351 Grupo CN7M |
B462 Grupo N08020 |
|
BRONCE |
B62 Grupo C83600 |
|
|
BRONCE DE ALUMINIO |
B148 Grado A |
B150 Gr. C62300 |
|
NÍQUEL AL BRONCE |
B148 Grado D |
B150 Gr. C62300 |
|
TITANIO |
B381 |
B381 |
|
MONEL |
MONEL 400, MONEL K-500 |
MONEL 400, MONEL K-500 |
|
NÍQUEL |
INCONEL 625, INCONEL 825, INCONEL 718, INCONEL X750 |
Industrias de aplicación
Minería
Construcción naval
Centrales eléctricas
Papel y pulpa
Agua
productos farmacéuticos
Petroquímicos
Petróleo y gas
Alimentos y bebidas
Sistemas de tuberías
Ingenios azucareros
FPSO
Productos químicos y gas natural
Proceso de gas
Presencia global de Dembla
Dembla es uno de los principales fabricantes, exportadores y proveedores de válvulas de bola, válvulas de mariposa, válvulas de control de globo, válvulas de globo, válvulas de retención, válvulas de compuerta, válvulas DBB, válvulas de retención de placa doble, en Italia, Alemania, Francia, Japón, Brasil, Chile, Canadá, Australia, Indonesia, Filipinas, Vietnam, África, España, Turquía, Países Bajos, Reino Unido y en todo el mundo.
Nuestras instalaciones de fabricación están ubicadas en Bhiwandi, Thane - Mumbai, Maharashtra, India.
