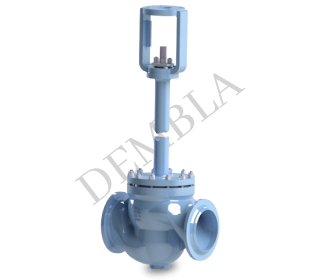

Válvula de Controla de globo criogénico
Serie 1100c
Las válvulas de control de globo criogénico Dembla están diseñadas y fabricadas para superar los más altos estándares de la industria. Estas válvulas criogénicas están diseñadas para proporcionar control de líquidos y gases donde la temperatura criogénica puede alcanzar hasta -196 °C. Cuando sea necesario, estas válvulas pueden proporcionar de manera confiable un cierre hermético para aplicaciones especiales. La geometría optimizada de estos cuerpos de válvula presenta curvas suaves y un paso de flujo casi constante, lo que reduce la turbulencia del fluido y aumenta la capacidad del caudal de la válvula. Estas válvulas están disponibles en una variedad de configuraciones que cumplen con diversas especificaciones y pueden ofrecer un rendimiento excelente.
Tamaño y calificación
150#
36 pulgadas
DN 900
300#
36 pulgadas
DN 900
600#
24 pulgadas
DN 600
900#
16 pulgadas
DN 400
1500#
12 pulgadas
DN 300
2500#
8 pulgadas
DN 200
Características

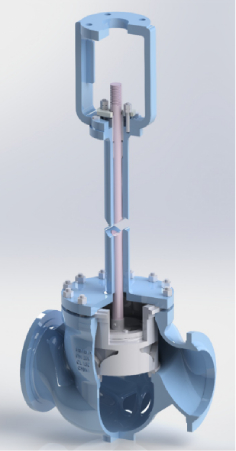

Altura del capó extendido diseñada adecuadamente para mantener el prensaestopas alejado de superficies criogénicas. Esto evita el fallo de las juntas por efecto de la baja temperatura.
La selección correcta y las pruebas de materiales son básicos para el buen rendimiento de las válvulas criogénicas. Esto se hace meticulosamente para servicio a baja temperatura adecuada para -196°C.
Hay una variedad de opciones de corte disponibles para adaptarse a las diferentes aplicaciones de proceso.
Estándar
Diseño
BS 6364, API 16.34
Cara a cara
NIA 75.08, ASME B16.10
Extremo de brida
ASME B16.5
Prueba e inspección
FCI 70-2, BS 6364, MESC SPE 77/200, MSS SP-134
Cuerpo MOC
MATERIAL | LÍMITE DE TEMPERATURA |
A352LC3 | -101 ℃ |
A351 CF8 | -254 ℃ |
A351CF8M | -254℃ |
A351CF3 | -254℃ |
A351 CF3M | -254 ℃ |
Selección de asiento/sello
Propiedades | PCTFE | PTFE | PEEK | |
Rango de temperatura °C (°F) | -385~328 (-150 ~-200) | -328~392 (-150 ~-200) | -148~500 (-100~-260) | |
La calificación de presión | 150# - 1500# | 150# - 600# | 150# - 2500# | |
Propiedades mecánicas | Dureza (D) | 75 ~ 85 | 55 ~ 60 | ≥ 82 |
Resistencia a la tracción (MPa) | 31,4 ~ 37,5 | 28 ~ 40 | ≥ 95 | |
Alargamiento por tracción (rotura,%) | 50 ~ 200 | > 350 | ≥ 55 | |
Propiedades físicas | Gravedad específica (g/cm3) | 2.11 ~ 2.16 | 2,16 ~ 2,18 | 1,3 ~ 1,4 |
Absorción de agua, 24 hrs. (%) | 0.00 | 0.00 | 0,2 | |
Saturación de absorción de agua | < 0,01 | < 0,01 | 0,5 | |
Solicitud de servicio | Criogénico y baja temperatura | Productos químicos y baja temperatura | Alta presión y temperatura | |
Industrias de aplicación
Gas de petróleo
Metalurgia
Generación de energía
Químico
Petroquímico
Marina
Presencia global de Dembla
Dembla es uno de los principales fabricantes, exportadores y proveedores de válvulas de control de globo criogénicas - Serie 1100c en Italia, Irak, Corea, Alemania, EE. UU., Rusia, Brasil, México, Chile, Canadá, Australia, Indonesia, Filipinas, Vietnam, Austria. África, España, Turquía, Países Bajos, Reino Unido y en todo el mundo.
Nuestra instalación de fabricación está situada en Bhiwandi, Thane - Mumbai, Maharashtra, India.
